常州昆彩化工有限公司专注于重防腐涂料的科研与销售的化工企业
产品介绍：
◆无机硅酸盐耐温富锌底漆是由烷基硅酸酯、超细锌粉、防锈颜填料、助剂、高分子化合物、增塑剂与助剂、固化剂等配套组成双组份防腐漆。
◆该防腐涂料主要用于各类钢结构的长效防腐，具有多种配套涂装体系，一般包括底漆-封闭漆-中间漆-面漆，可防腐长达20年以上，在重防腐领域和腐蚀环境比较恶劣的地区使用广泛。
产品品牌： | 昆彩 |  |
产品型号： | E60-6 | |
漆膜颜色： | 灰色 | |
耐温性能： | 400℃ | |
包装规格： | 30kg/组 | |
组份配比： | 24:6 | |
适用底材： | 铸铁、钢铁、碳钢 |
设计用途：建筑钢结构、海洋平台、烟囱、管道防护、桥梁设施、储罐防腐
贮 存：通风干燥处，避免日光暴晒，有效贮存12个月。超过贮存期，经检验合格仍可使用。
用 途：
◆适用于钢结构、储罐、桥梁、码头、化工厂、化肥厂、电厂、炼油厂、造纸厂、污水处理厂防腐专用底漆。烟囱、烟道、烘道、排气管、热风炉、高温热气管和其它要求耐高温防腐设备的专用底漆。
主要特性：
◆优良的耐热耐温性，耐温差骤变性
◆良好的阴极保护作用，电化学防腐，全面保护基材，防锈性能优良
◆良好的户外耐候性，优良的附着力
◆干燥快、具有良好的施工性能
◆配合耐高温面漆使用，涂层可耐温200℃-400℃，漆膜完好，不脱落，不起皮。
◆漆膜坚韧、封闭性好、防锈性能优，能经受温差冲击。
◆漆膜机械性能优良，硬度、抗冲击性、柔韧性符合标准
颜色及外观：
◆灰色、黑色，漆膜外观正常。
产品展示：
基本参数：
比重： | 约2.10kg/L（混合后） |
配比： | 甲组份（漆）：乙组份（固化剂）=24：6（质量比） |
干膜厚度： | 约60um |
理论用量： | 约230g/m²(以60um干膜计，不含损耗) |
闪点： | 约29ºC |
干燥时间： | 表干≤1h，实干≤24h，干燥7d |
熟化时间： | 0.5h(23℃±2℃) |
适用期： | ≤8h（23℃±2℃） |
复涂间隔时间：
底材温度 | 5℃ | 20℃ | 30℃ |
短 | 24h | 8h | 4h |
长 | 无限制 | 无限制 | 无限制 |
建议涂装道数：
◆无气喷涂1道，涂刷或者辊涂1-2道。
前道配套：
◆直接涂装在除锈质量达到Sa2.5级的钢材表面上。
后道配套：
◆有机硅耐高温漆

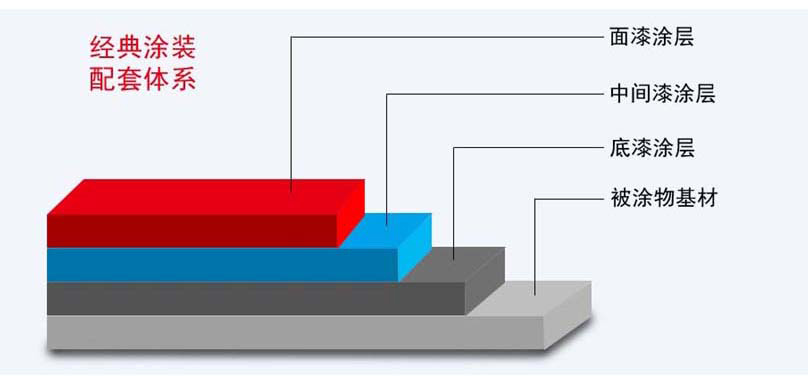

配套体系：
表面处理：
◆钢材表面喷砂处理至Sa2.5级，表面粗糙度30um-75um。
◆电工工具除锈达到St3级。
施工条件：
◆底材温度须高于3℃，相对湿度须小于85%。
◆当底材温度高于30℃-60℃时必须采用喷涂。
涂装施工：
施工方式 | 喷嘴口径 | 喷出压力 | 稀释比例 |
无气喷涂 | 0.4mm-0.5mm | 20MPa-25MPa(200kg/cm²-250kg/cm²) | 0-5% |
空气喷涂 | 1.5mm-2.0mm | 0.3MPa-0.4MPa(3kg/cm²-4kg/cm²) | 10%-15% |
辊涂 | - | - | 稀释比例5%-10% |
稀释剂 | 无机硅酸盐耐温富锌专用稀释剂 | 无机硅酸盐耐温富锌专用稀释剂 | 无机硅酸盐耐温富锌专用稀释剂 |
注意事项：
◆本产品与大多数富锌漆一样，长期暴露漆膜会出现锌盐，在涂下道油漆前必须全部清洁，否则会影响层间附着力。
◆漆膜表面如有锌盐，应立即除去，以免影响附着力。
◆被涂基材温度需要大于露点3℃，避免表面结露。
◆在高温季节施工时，易发生干喷，为避免干喷可用稀释剂调整至不干喷为止。
◆涂覆和使用本产品的一切工作都必须根据各种有关的卫生、安全和环保法规与标准进、、行。
◆如果对本产品是否使用有疑问，请与本公司技术服务部门查询详情。
包 装：
◆甲组份（漆）：24kg桶装
◆乙组份（固化剂）：6kg桶装
