常州昆彩化工有限公司专注于重防腐涂料的科研与销售的化工企业
产品介绍：
◆聚氯乙烯含氟漆是氯的乙烯树脂中加入改性树脂、氟树脂以及其它颜料助剂、抗老化剂等组成的双组份涂料。
| ◆产品名称： | 聚氯乙烯含氟漆 |  |
| ◆产品品牌： | 昆彩 | |
| ◆漆膜颜色： | 底漆灰色、面漆各色 | |
| ◆包装规格： | 底漆28kg/组；面漆25kg/组 | |
| ◆组份配比： | 底漆25:3；面漆20:5 | |
| ◆适用底材： | 混凝土、钢结构 | |
| ◆建议涂装道数： | 无气喷涂1道，涂刷或者辊涂1-2道。 |
主要特性：
◆良好的化学稳定性
◆良好的耐海水、耐化工大气腐蚀，耐大多数酸、碱、盐溶液及有机溶剂的腐蚀
◆室外涂层有良好的耐紫外线耐大气老化性能，在不受机械损伤的情况下，使用寿命>10年
◆漆膜干燥时间快，施工方便，可低温施工
◆涂料一次成膜厚度>35微米
◆漆膜坚韧，与钢材表面附着力优
产品用途：
◆适用于石油、化工、热电、冶金等行业工程生产装置中的钢结构、设备、煤气柜、管道、地面、防水层、污水池、造粒塔、烟筒仓等中等腐蚀及强腐蚀环境，也适用于船舶、桥梁防护。
基本参数：
| ◆比重: | 约1.50kg/L（混合后） |
| ◆适用期: | ≤8h（23℃±2℃） |
| ◆干膜厚度: | 约80um |
| ◆理论用量: | 约200g/m²(以40um干膜计，不含损耗) |
| ◆闪点: | 约29ºC |
| ◆干燥时间: | 表干≤2h，实干≤24h，干燥7d |
◆熟化时间: | 0.5h(23℃±2℃) |
| ◆适用期: | ≤8h（23℃±2℃） |
◆复涂间隔时间:
| 底材温度 | 5℃ | 20℃ | 30℃ |
| 短 | 48h | 24h | 12h |
| 长 | 7d | 7d | 7d |
产品展示：
技术参数：
| ◆在容器中状态： | 搅拌混合后无硬块，呈均匀状态 |
| ◆附着力： | 一级（标准指标：GB/T1720-1979（89）） |
| ◆耐盐水性： | 不开裂、不起泡、不脱落（标准指标：GB/T9274-88） |
| ◆耐酸性： | 不开裂、不起泡、不脱落（标准指标：GB/T9274-88） |
| ◆耐碱性： | 不开裂、不起泡、不脱落（标准指标：GB/T9274-88） |
| ◆耐弯曲性： | 1mm（标准指标：GB/T1731-1993） |
| ◆干燥时间： | 表干≤2h，实干≤24h（标准指标：GB/T1728-79） |
建议涂装道数：
◆无气喷涂1道，涂刷或者辊涂1-2道。
前道配套：
聚氯乙烯含氟涂料底漆
后道配套：
聚氯乙烯含氟涂料面漆. 环氧涂料、聚氨酯涂料、氯磺化聚乙烯涂料、互穿网络涂料、聚硅氧烷涂料、氟树脂涂料

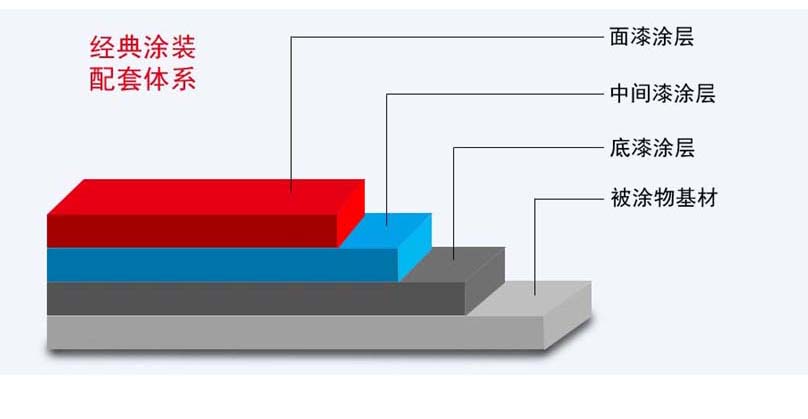

配套体系：
表面处理：
◆使用适当的清洁剂除去表面油脂，用淡水冲洗表面盐分和其他污物。
◆被涂的金属表面，须全部清除氧化皮、铁锈、旧涂层等，可采取抛丸或喷砂方法，达除锈标准sa2.5级，粗糙度达30-70μm; 也可采用手工除锈方法，达除锈标准ST3级，粗糙度达30-70μm。
◆表面处理完成后4个小时内喷涂施工，避免时间过长，钢材氧化生锈，如产生锈蚀需要重新处理表面。
施工条件：
◆底材温度须高于3℃，相对湿度须小于85%。
◆被涂底材温度低于5℃时，环氧树脂与固化剂的固化反应停止或变慢，因此建议不能进行施工。
涂装施工：
| 施工方式 | 喷嘴口径 | 喷出压力 | 稀释比例 | 稀释剂 |
| 无气喷涂 | 0.4mm-0.5mm | 20MPa-25MPa(200kg/cm²-250kg/cm²) | 0-5% | 特种涂料稀释剂 |
| 空气喷涂 | 1.5mm-2.0mm | 0.3MPa-0.4MPa(3kg/cm²-4kg/cm²) | 10%-15% | 特种涂料稀释剂 |
| 辊 涂 | - | - | 5%-10% | 特种涂料稀释剂 |
注意事项：
◆本产品应有涂装操作人员根据产品包装或本手册上的说明使用。
◆涂覆和使用本产品的一切工作都须根据各种有关的卫生、安全和环保法规与标准进行。
◆如果对本产品是否使用有疑问，请与本公司技术服务部门查询详情。
◆贮 存：闪点25℃，通风干燥处，避免日光暴晒，有效贮存12个月。超过贮存期，经检验合格仍可使用。
